Montagegeschwindigkeit : RiLineX: Studie bescheinigt bis zu 75 Prozent Zeitersparnis

In einer unabhängigen Studie hat das Fraunhofer-Institut für Materialfluss und Logistik (IML) die Montagezeit der neuen Sammelschienen-Systemplattform RiLineX von Hardware-, Software- und Automatisierungsspezialisten Rittal im Einsatz untersucht. Das Ergebnis: Im Vergleich zur Vorgängerlösung RiLine60 lässt sich RiLineX um bis zu 75 Prozent schneller montieren.

Die bisherigen Angaben des Herstellers, der nach von einem Zeitvorteil von circa 50 Prozent ausgegangen war, wurden damit noch deutlich übertroffen. Auch für die Montage von Geräten ließen sich zum Teil deutliche Zeitgewinne verbuchen. Umgesetzt wurde die Studie unter realen Arbeitsbedingungen beim mittelständischen Schaltanlagenbauer Gefeba Elektro in Gladbeck, begleitet vom renommierten Institut aus Dortmund.

>> Immer up to date mit Meinungen und News aus der Branche sein? Abonnieren Sie unseren Newsletter – mit uns bleiben Sie informiert!
Hier geht’s zur Anmeldung

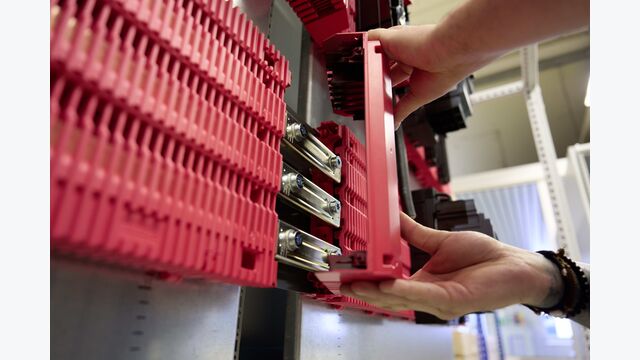

Die in der Studie untersuchte neue Sammelschienen-Systemplattform denkt die Elektromechanik von 60-mm-Sammelschienen grundlegend neu. Ein „Click & Work“-Prinzip ermöglicht eine werkzeuglose und schnelle Montage. Zudem müssen im Gegensatz zu herkömmlichen Systemen keine Halter ausgelegt und positioniert oder Teile wie der Berührungsschutz zugeschnitten werden.

RiLineX ist entweder als vormontiertes Komplettboard inklusive Kupferschienen zum direkten Einsetzen im Schaltschrank oder als Modulsystem ohne Schienen erhältlich. Beim Modulverfahren stellen Anwender*innen ihr System aus Baukastenkomponenten individuell selbst zusammen. Weltweit verfügbare Standard-Flachschienen aus Kupfer, Aluminium oder Cuponal in diversen Querschnitten müssen nur noch abgehängt oder zugeschnitten und eingelegt werden.

Um die im Systemaufbau angelegten Geschwindigkeitsvorteile von RiLineX bei der Montage auch unabhängig validieren zu lassen, wurden Mithilfe des sogenannten REFA-Standardverfahrens die Montageverfahren Komplettboards und Modulsystem mit der Montage des in der Branche weit verbreiteten Vorgängersystems RiLine60 verglichen.

Die Studie differenziert zudem zwischen einem manuellen Montageprozess sowie der Durchführung mittels CNC-gestützter Bohrungen. Ausgeführt wurden die Montagearbeiten von Fachleuten des Gladbecker Schaltanlagenbauspezialisten Gefeba. Volker Schmidt, Leiter Produktmanagement RiLineX bei Rittal, dazu: „Für die Relevanz der Studie war uns wichtig, einen Betrieb mit Vollprofis auszuwählen, die viel Erfahrung mit dem effizienten Einsatz aktuell marktüblicher Sammelschienensysteme wie RiLine60 haben. Bei Gefeba hat alles gepasst.“

>> Kompromisslos elektrische Industrie: Rexel Expo zeigt, wo die Reise hingeht

Der größte Zeitvorteil ergab sich bei der Anwendung der vorgefertigten Komplettboards: Im Vergleich zu RiLine60 ließ sich die Montagezeit um 75 Prozent bei manueller Bearbeitung und 80 Prozent mit CNC-Unterstützung bei den Bohrungen beschleunigen. Aber auch das RiLineX Modulsystem wies mit 60 Prozent bei manueller und 55 Prozent bei automatisierter Montage eine klare Zeitersparnis auf. „Die so deutlich schnellere Montagezeit von RiLineX hat mich wirklich überrascht“, so Marcel Birkenberger, Leiter Fertigung und Produktion bei Gefeba.

Beim Modulboard ist der Zeitgewinn mit CNC-Bohrung etwas niedriger als beim manuellen Bohren, da die Maschine – anders als beim Kompaktboard – mehrfach eingesetzt und das Board mit verschiedenen Bohrplänen bearbeitet werden muss. Die Zeitvorteile bei der Anbringung von Gerätekomponenten hängen vom jeweiligen Typ ab und reichen bis zu 85 Prozent.
