Trainingswand als Abschlussarbeit : Studierende stellen die Messtechnik an die Wand

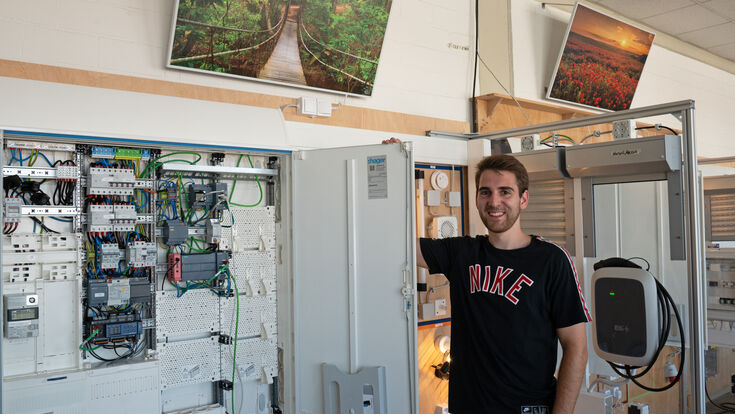

Einen kleinen Industriebetrieb bildet die Abschlussarbeit von Philipp Kühn ab.
- © JanitzaDer Messung von Energie und Leistung in Gebäuden widmete sich eine Abschlussarbeit von Philipp Kühn im Studiengang Elektro- und Informationstechnik an der Hochschule für angewandte Wissenschaften „Ostfalia“ in Wolfenbüttel. Das Ergebnis füllt nicht seitenweise Papier, sondern findet sich auf einer Trainingswand wieder.
Es gibt einen Versorgungsraum mit der Hauptverteilung, einen Bürotrakt und eine Produktionshalle mit jeweils einer Unterverteilung sowie einer Wallbox für E-Fahrzeuge. Das Modell bildet ein kleines Unternehmen ab, lässt sich aber auf eine große Fertigungsstätte mit mehreren Produktionsbereichen hochskalieren.
Die Verbraucher in den Räumen werden durch einzelne Leuchten simuliert. Für größere Lasten ist eine Infrarot-Wärmeplatte mit einem Kilowatt Leistung über der Stellwand verbaut. Angeregt hat diese originelle Art der Umsetzung der Berufsschullehrer Stefan Manemann. „Um nicht nur aus Büchern zu lernen, bauen wir mit den Studierenden Arbeitsplatzumgebungen auf, die der Realität entsprechen.“
>> Immer up to date mit Nachwuchsinitiativen aus der Branche sein? Abonnieren Sie unseren Newsletter – mit uns bleiben Sie informiert!
Hier geht’s zur Anmeldung

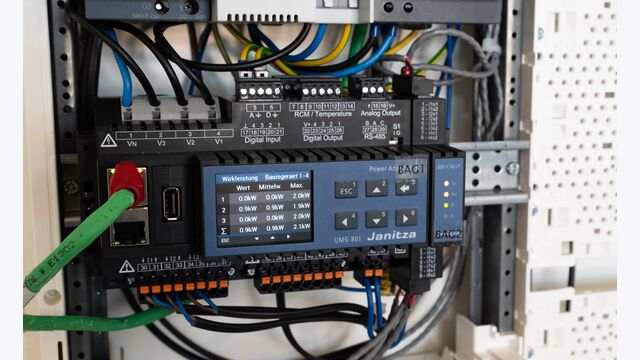

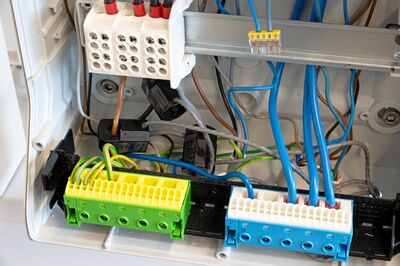

Netzanalysator, Erweiterungsmodul, Kabelumbau-Stromwandler und Low-Power-Wandler wurden von Janitza zur Verfügung gestellt.
Bewusstseinsbildung zu Energiemanagement
Für die Messtechnik wurde der Kontakt zu Janitza hergestellt. Vertriebsmitarbeiter Volkmar Bieniek beriet bei der Produktwahl und hielt einen Vortrag über Energiemanagement: „Dabei ging es mir nicht um eine Werbeveranstaltung, sondern darum, Bewusstsein für aktuelle Themen zu wecken.“
Herzstück der Installation ist der modular erweiterbare Netzanalysator UMG 801 zusammen mit einem Erweiterungsmodul 800-CT8-LP. Dazu kommen drei Kabelumbau-Stromwandler und sechs Low-Power-Wandler. Durch das Erweiterungsmodul entfallen die ursprünglich geplanten separaten Messgeräte für die Unterverteilungen.
Die Visualisierung erfolgt über die Open-Source-Software Grafana. Um es sich nicht ganz zu einfach zu machen, wurde auf die Netzvisualisierungs-Software GridVis von Janitza verzichtet. Kühn: „Mit der GridVis hätte ich nur parametriert.“ Via Touchpanel und Web lassen sich Verbräuche, Spannungen und Ströme aller Verteiler darstellen. „Aus dem zeitlichen Verlauf der Kurven lässt sich ersehen, wann wie viel verbraucht wurde.“
